工作在物鏡焦平面附近，可以有效減小探測器尺寸的透鏡，被稱為場鏡。
準確來說，場鏡應該工作在物鏡的像平面。一方面：場鏡的物平面和主平面重合，由主平面的特性可知其放大率為1，因此對系統的放大率無貢獻；另一方面，場鏡應該將物鏡的光闌面投影在目鏡的入瞳上，對于單透鏡而言，光闌面也就是出瞳，這樣可以保證物鏡的出射光能夠最大限度的通過目鏡。
如果用在掃描系統中，則探測器替代了目鏡的入瞳。
一般來說，打標系統中激光束穿過聚焦透鏡系統后會產生離軸偏轉現象, 相對理想的平面而言，會在打標面上出現異常圖像或畸變。平場聚焦鏡，也稱場鏡、f-theta 聚焦鏡，是一種專業的透鏡系統，目的是將激光束在整個打標平面內形成均勻大小的聚焦光斑，是激光打標機的最重要配件之一。場鏡可分為 f-theta 透鏡和遠心透鏡。由于遠心透鏡的成本和費用很高，在工業應用的激光打標機中主要使用F-theta透鏡。在沒有變形的情況下，聚焦點的位置取決于透鏡的焦距以及偏轉角的切線，聚焦點的位置僅取決于焦距和偏轉角，這樣就簡化了焦點定位的計算方法。
選用場鏡，主要考慮的技術參數是工作波長、入射光瞳、掃描范圍和聚焦光斑直徑。
工作波長：主要是看激光器的波長，場鏡是在給定的激光波長鍍膜的。如果不在給定的波長范圍內用場鏡，場鏡會被激光燒壞的。
入射光瞳：如使用的是單片鏡，反射鏡置于入射光瞳的地方，最大可用光束的直徑等于入射光瞳的直徑。
掃描范圍：場鏡能掃描到的范圍越大，當然越受使用者的歡迎。但是如果增加掃描范圍，聚焦光點變大，失真度也要加大。另外加大掃描范圍，場鏡焦距和工作距也要加大。工作距離的加長，必然導致激光能量的損耗。還有聚焦后的光斑直徑跟焦距成正比，這意味著加大掃描范圍，聚焦光斑直徑跟著加大，光斑聚得不夠細，激光的功率密度下降非常快(功率密度跟光斑直徑的2 次方成反比)，不利于加工。所以使用者要根據不同的加工面積選用最適合的場鏡，或者備用幾個不同掃描
范圍的場鏡。
聚焦光斑直徑：對于入射激光束直徑 D、場鏡焦距 F 和光束質量因子 Q 的掃描系統，聚焦光斑直徑d = 13.5QF/D (μm)。所以用擴束鏡可以得到更小的聚焦光斑。
型號命名規則：STY-xxxx-yyy-zzz-A
STY STY 系列激光場鏡
xxxx-- 激光波長, 1064 為1064nm, 10.6 為10.6um.
yyy 掃描范圍, yyy x yyy mm
zzz 焦距 mm
A 其它
1. Nd:YAG 激光波長掃描聚焦鏡

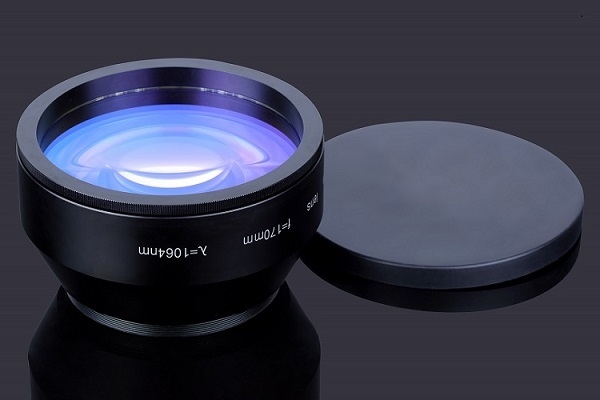

STY 系列激光場鏡由三片聚焦鏡和一片保護鏡組成，保護鏡雙面鍍膜，場鏡透過率大于99%，
(1) STY 系列Nd:YAG 激光場鏡(掃描聚焦鏡)
1064nm 激光波長場鏡
掃描角 入射光 彌散斑
焦距 工作距 打標面積mm D1 D2 螺紋接 外形
型號 度 直徑 直徑
mm mm 圓形/方形 mm mm
θmax mm μm
STY-1064-35-63 63 58 Φ50/35x35 ±22o 12 10 31
場鏡
